一、產品簡介

SFSP系列多功能破碎機是我廠定型產品，可破碎小木片、刨花、 小麥秸稈等纖維性物料，同時也可破碎玉米等顆粒狀飼料原料及PVC發泡板，該產品可與各種形式的喂料機相配，錘片為對稱排列。

     本機結構合理，堅固耐用，安全可靠，安裝容易，操作方便，振動微小，生產率高。

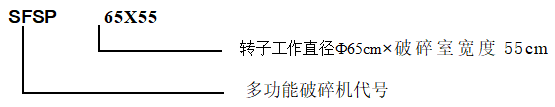

   產品型號及表示方法：(例如：SFSP65X55)

二、主要技術參數和性能指標

（一）主要技術參數

（二）性能指標

本系列破碎機在安裝正確，吸負良好，使用正常情況下，性能指標如下：

注：以上指標系滿足以下情況:原料品種：?玉米，水分不大于14%，破碎機篩板孔直徑Φ2-Φ6毫米；?粗纖維，原料為50x20x10mm（厚）木片，水分小于15%，篩板孔直徑Φ6-Φ12毫米；③PVC，尺寸不大于100x30x5mm（厚），篩板孔徑Φ3-Φ6。

三、主要結構和工作過程

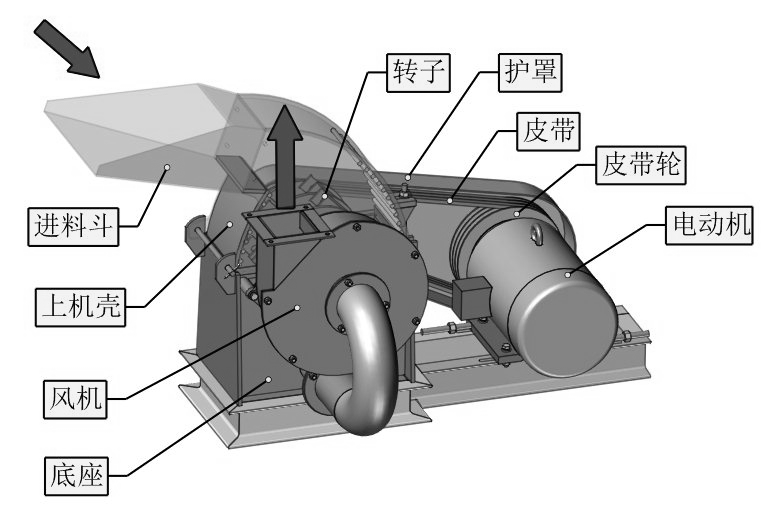

（一）主要結構（見圖一）

（1）底座：起到聯接和支承破碎機各部件的作用，使其形成一個整體。破碎后的物料由

 底座側面風力吸出。

（2）轉子：由主軸、錘架板、銷軸、錘片、軸承等零件組成，是破碎機的主要運動部件。

轉子轉速較高，裝配后不裝銷軸和錘片的情況下進行動平衡檢驗。破碎機轉子按破碎物料的不同可分為普通型和水冷型兩類：普通型轉子主要破碎玉米、粗纖維等物料，其底座為單層鋼板焊接結構，進料口高度較大，無防沖料防護板；水冷型轉子主要破碎PVC泡沫板等，其底座為雙層鋼板焊接結構，鋼板中間形成水道，能夠通水進行水冷工作，進料口高度較低，有橡膠板防沖料防護。

（3）風機：SFSP40、50、65x27（皮帶傳動）型與主機是同一大軸，風葉轉子鑲在大軸上；SFSP65x27（直聯）、SFSP65x55、65x75、65x100型是風機獨立，吸風管與主機連接。

（4）上機殼：上部安裝進料斗，下部與底座聯接，同轉子組成破碎室。物料在破碎室中進行破碎。

（二）工作原理

 需破碎的物料通過與本機相配的喂料機構由進料口進入破碎室，在高速旋轉的錘片打擊和篩板磨擦作用下物料逐漸被破碎,并在離心力和氣流作用下穿過篩孔由底座側面風力吸出。

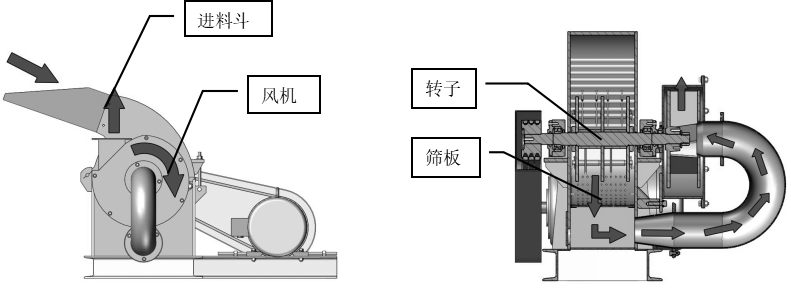

SFSP40、50、65x27(皮帶）型

SFSP65x55、65x75、65x100型系列

四、機器的安裝

SFSP40、50、65x27（皮帶傳動）型其主軸與電機采用皮帶傳動方式；SFSP65x27（直聯）、SFSP65x55、65x75、65x100及SFSP130型其主軸和電機采用鼓型齒式聯軸器直接傳動，電機直接安裝在機器底座上。本機安裝時將底座直接安放在基礎平面上，底座和基礎面之間用預埋螺栓或膨脹螺栓聯接緊固(螺栓規格M20以上，數量4-8）。安裝時保證安裝基礎應在同一水平面上，在搬運過程中底座應均勻著地以免受力不勻引起變形。

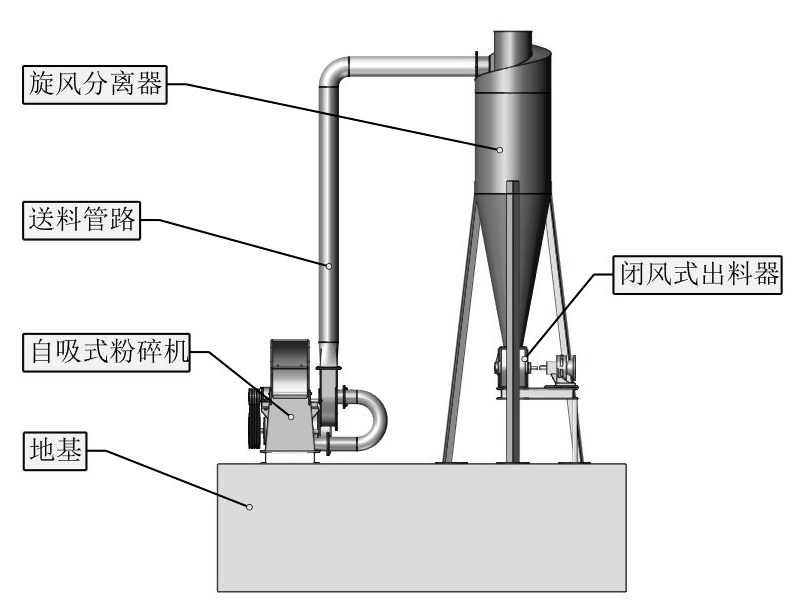

本機應配有相應功率的起動裝置、保護裝置及電氣儀表，同時組合風機、除塵器及旋風分離器等使用（見附圖七）。破碎機主軸旋轉方向?yàn)檫M(jìn)料口向內方向。圖二為進料口位置和主軸旋轉方向示意圖。
